PV-Module als Dachfläche
Die verschuppt angeordneten Module bilden die äußere Dacheindeckung und erzeugen Strom.
DAS SYSTEM TECSOLARIS
Das integrierte Solardach:
Aufbau und Funktion.
Bei TecSolaris übernehmen die Photovoltaikmodule die Funktion der äußeren Dacheindeckung. Das System verbindet 170-Wp-Module mit einer verschuppten Konstruktion und Hinterlüftung. Die folgenden Abschnitte erklären Aufbau, Wasserablauf und Wartung.
DAS SYSTEM IM DETAIL
Eine Fläche.
Zwei Funktionen.
DAS PRINZIP
Schicht für Schicht durchdacht.
Die Systembestandteile im Überblick – von der tragenden Basis bis zum Dachabschluss.
Unterkonstruktion
Montagesystem
PV-Module
Niederhalter
Seitenabschluss
First- / Frontabschluss
Schematische Übersicht, keine Montageanleitung. Die Ausführung richtet sich nach den freigegebenen Systemunterlagen.
DAS PV-MODUL
170 Wp
pro Modul.
Das PV-Modul übernimmt die Funktion der Dacheindeckung und erzeugt gleichzeitig Strom.
| Modulleistung | 170 Wp |
|---|---|
| Dachfläche | Begehbar ausgelegt |
| Modultausch | Einzeln möglich |
| Konstruktion | Verschuppt, hinterlüftet |
Abmessungen, Glasaufbau und weitere technische Details erhalten Sie mit dem aktuellen freigegebenen Datenblatt.
Datenblatt anfordern ↗VERSCHUPPTE KONSTRUKTION
Optimale Reinigungseigenschaften.

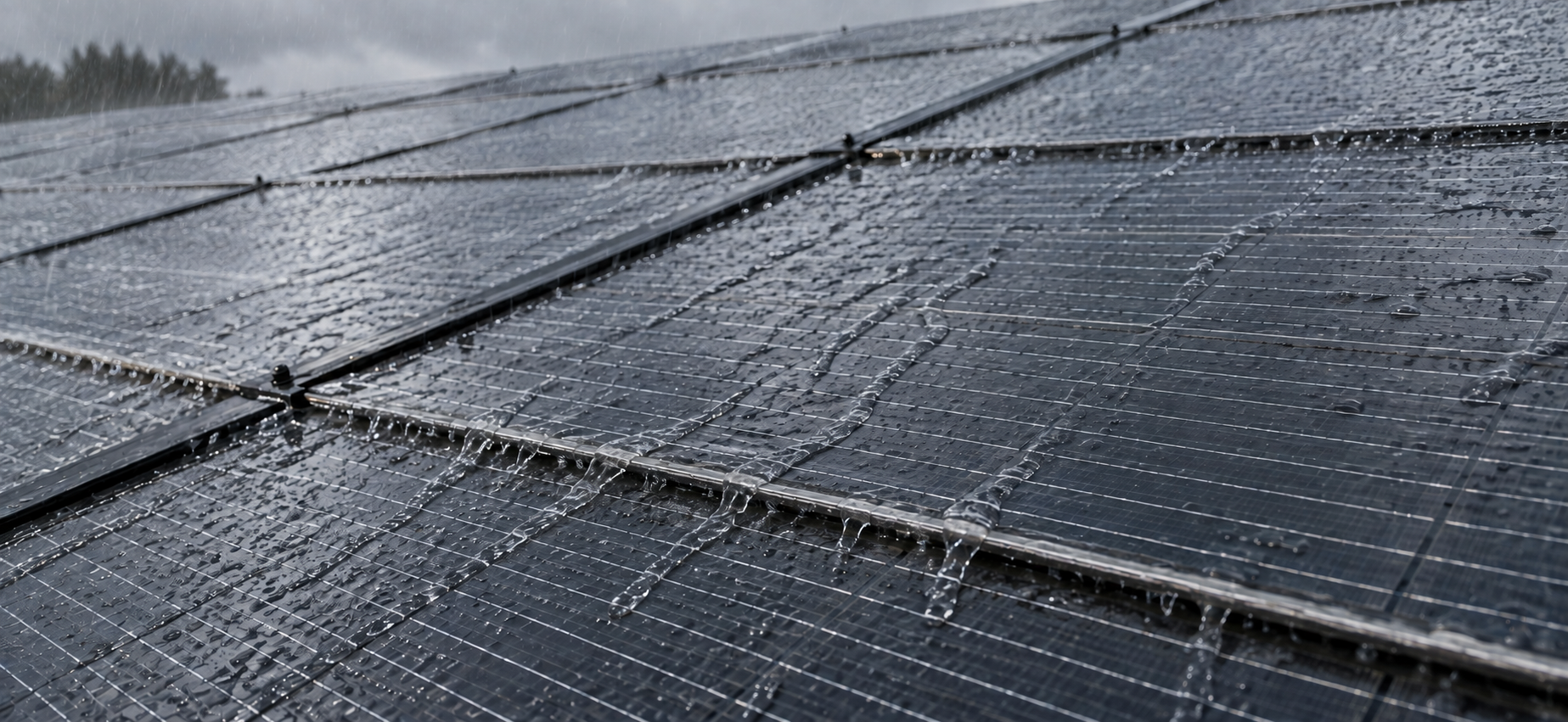

Die Module sind verschuppt angeordnet. Wasser kann über die Moduloberflächen in Richtung Traufe abfließen. Dieser Wasserfalleffekt unterstützt den natürlichen Wasserablauf und die Reinigung der Oberfläche.
Das geringe Spaltmaß und die gleichmäßige, vollflächige Dacheindeckung ermöglichen zudem den Einsatz von Reinigungsrobotern und luftbasierten Reinigungsmethoden.
AUFBAU & HINTERLÜFTUNG
Leistung braucht gutes Temperaturmanagement.
Unterhalb der Module ist eine Hinterlüftung vorgesehen. Der Luftaustausch unterstützt die Abfuhr von Wärme.
Wie warm die Module werden, hängt unter anderem von Sonneneinstrahlung, Außentemperatur, Wind und Einbausituation ab. Hinterlüftung bedeutet nicht, dass temperaturbedingte Leistungseinbußen ausgeschlossen sind.
Tragen und befestigen
Das Montagesystem verbindet die Module mit der geeigneten Unterkonstruktion. Darunter liegt der weitere, projektspezifische Dachaufbau. Die PV-Module liegen auf einem patentierten Rinnensystem, um gegebenenfalls eintretendes Wasser abzuführen.

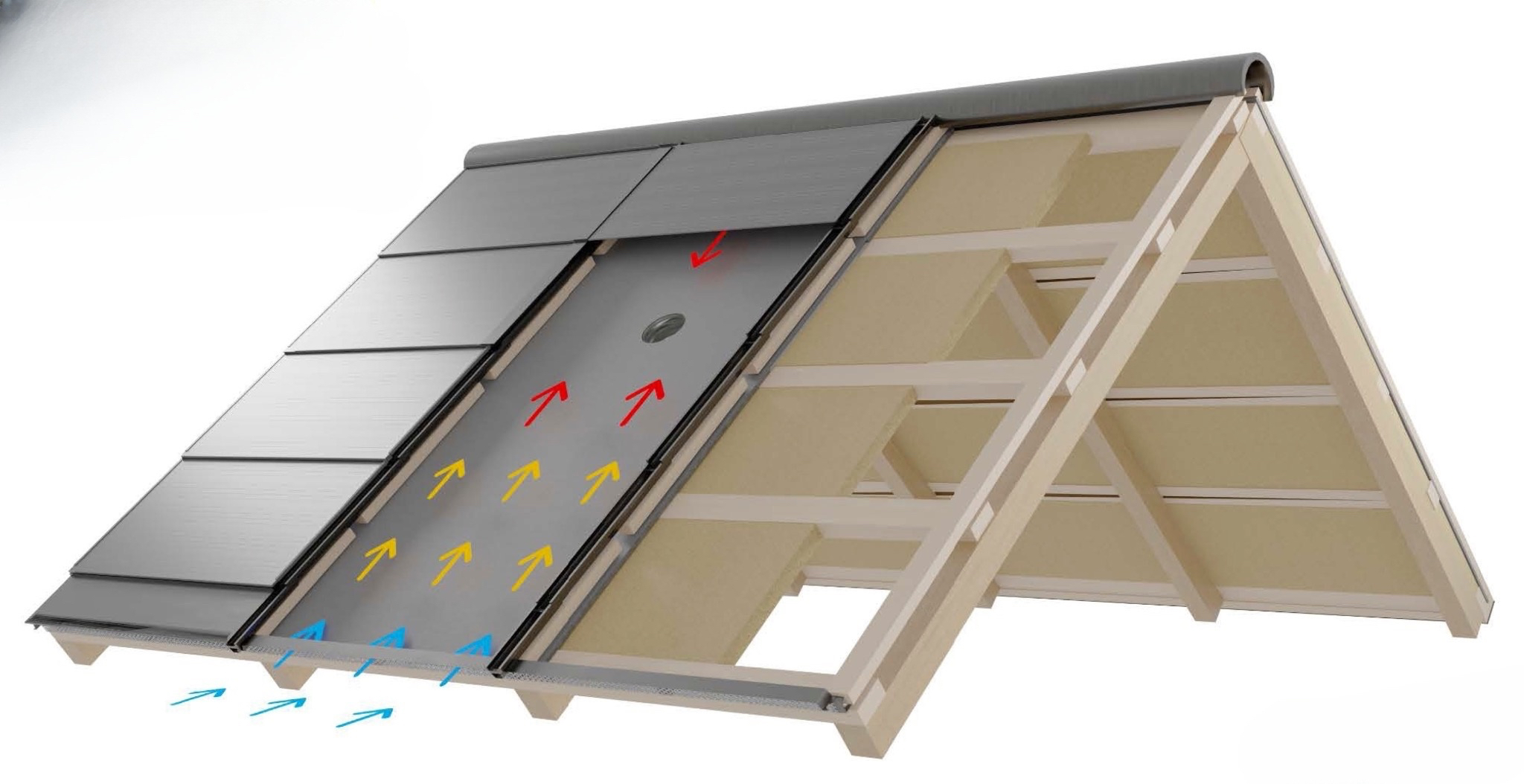

Luft unter den Modulen
Die blauen Pfeile markieren den Lufteintritt an der Traufe. Die gelben und roten Pfeile veranschaulichen die Luftführung im Raum unterhalb der Module. Dieser Luftaustausch unterstützt die Wärmeabfuhr.
WÄRMEPUMPE + SOLARDACH
Strom und Wärme zusammendenken.
Solarstrom kann im Energiekonzept des Gebäudes auch für eine Wärmepumpe genutzt werden. Wie viel des Bedarfs gedeckt werden kann, hängt von Erzeugung, Verbrauch und Regelung ab.
Die konkrete Kombination wird projektbezogen geplant. Eine besondere thermische Kopplung oder ein bestimmter Deckungsgrad wird hier nicht zugesichert.
WARTUNG
Begehbar.
Modular.
Reparierbar.
Ein beschädigtes Modul kann gezielt ersetzt werden. Die begehbar ausgelegte Dachfläche unterstützt Wartungsarbeiten nach den geltenden Montage- und Sicherheitshinweisen.
Modul prüfen
↓Fachgerecht einzeln austauschen
↓System prüfen und wieder in Betrieb nehmen
Könnte Ihr nächstes Dach ein Solardach sein?
Wir prüfen gemeinsam, ob Ihr Gebäude für TecSolaris geeignet ist.
